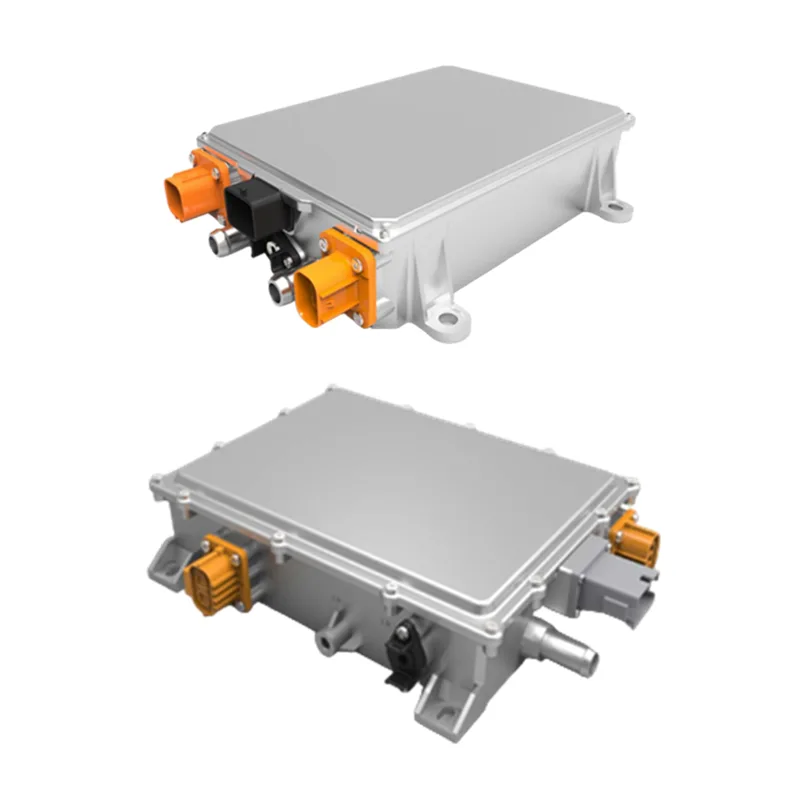

6,6 кВт високої потужності IP67 з рідинним охолодженням OBC

Спеціалізований Zhaofeng High-Power IP67 Liquid Cooled OBC — це основний вбудований зарядний компонент, незалежно розроблений для транспортних засобів з новою енергією, головним чином відповідальний за перетворення змінного струму з електромережі в постійний струм, придатний для заряджання літієвих акумуляторів. У зв’язку зі швидким розвитком індустрії автомобілів з новими джерелами енергії, особливо зростаючим попитом на ефективну та надійну зарядку комерційних транспортних засобів і великовантажних автомобілів, цей продукт було оптимізовано та вдосконалено з точки зору щільності потужності, адаптованості до навколишнього середовища та безпеки. На відміну від традиційного OBC з повітряним охолодженням, високопотужний IP67 OBC з рідинним охолодженням 6,6 кВт використовує вдосконалену систему рідинного охолодження, яка може швидко розсіювати тепло, що утворюється під час заряджання високої потужності, забезпечуючи стабільну роботу навіть у суворих робочих середовищах, таких як висока температура, вологість і пил. Він підтримує широкий діапазон вхідної напруги 100-266 В змінного струму та частоту мережі 50 Гц-61 Гц, що сумісно з електромережами в більшості регіонів. Вихідна напруга постійного струму стабільна на рівні 360 В, а вихідний струм можна гнучко регулювати в діапазоні 0-20 A/40 A/60 A, що відповідає потребам у зарядці літієвих батарей різної ємності.

Специфікація моделі

Параметри електробезпеки

Керівництво по установці

«1. Перед встановленням переконайтеся, що вимикач мережі змінного струму, розташований зліва від зарядного пристрою, знаходиться у положенні ВИМКНЕНО, щоб переконатися, що вхідне джерело живлення змінного струму відключено.

2. Підключіть вхідний інтерфейс змінного струму до джерела живлення мережі.

3. Під’єднайте вихідний роз’єм постійного струму (або зарядний пістолет) до акумуляторної батареї.

4. Увага: довірте професіоналу встановлення електропроводки!"

Переваги продукту

Високоякісний 6,6 кВт High-Power IP67 Liquid Cooled OBC має високу енергоефективність ≥90%, що може ефективно зменшити втрати енергії під час заряджання, скоротити час заряджання та збільшити запас ходу нових транспортних засобів з енергією, ідеально задовольняючи потреби в ефективній зарядці транспортних засобів у сценаріях високочастотної роботи, таких як логістика та міжміські перевезення; його водонепроникність і пилонепроникність за стандартом IP67 дозволяє повністю протистояти проникненню пилу та тривалому зануренню у воду на певну глибину, а завдяки підтримці вдосконаленої системи рідинного охолодження він може підтримувати стабільну роботу навіть у важких робочих середовищах, таких як шахти, порти та будівельні майданчики з температурою навколишнього середовища до 85°C, вирішуючи проблему поганої адаптованості традиційних OBC у складних середовищах; у той же час, він оснащений декількома комплексними функціями захисту безпеки, включаючи вхідну над/знижену напругу, вихідний струм, коротке замикання, вихідну перегріву та переривання зв’язку, які можуть своєчасно реагувати на різні ненормальні умови заряджання, ефективно захищаючи безпеку батареї та всього автомобіля, а також забезпечуючи надійну гарантію безпечної роботи транспортних засобів у різних сценаріях застосування; крім того, він підтримує широкий діапазон вхідної напруги та частоти, сумісний з різними специфікаціями літієвої батареї та може гнучко регулювати вихідний струм, який можна налаштувати відповідно до потреб різних моделей транспортних засобів, таких як легкі комерційні електромобілі, вантажівки середньої та великої вантажопідйомності та гібридні транспортні засоби, з високою сумісністю та гнучкістю; У продукті використовуються високоякісні автомобільні компоненти та інтегрована лита під тиском оболонка, яка має сильну антивібраційну та ударостійку дію, а вдосконалена технологія рідинного охолодження зменшує знос компонентів, подовжуючи термін служби продукту, зменшуючи подальші витрати на технічне обслуговування для користувачів, які користуються транспортними засобами протягом тривалого часу.

Спосіб використання

Встановлення → Операція заряджання → Щоденне технічне обслуговування → Налаштування та налагодження

«1. OBC високої потужності IP67 з рідинним охолодженням потужністю 6,6 кВт встановлено у призначеному місці системи живлення нового транспортного засобу, а вхідні та вихідні лінії підключені відповідно до специфікацій електропроводки автомобіля, забезпечуючи міцне з’єднання та хорошу ізоляцію. Трубопровід рідинного охолодження під’єднаний до системи охолодження транспортного засобу, щоб забезпечити плавну циркуляцію охолоджувальної рідини.

2. Під час заряджання підключіть зарядний пістолет автомобіля до зарядної колони змінного струму. OBC автоматично визначить вхідну напругу та частоту та зв’яжеться з системою керування батареєю (BMS) через CAN2.0, щоб отримати інформацію про стан заряду батареї. Він автоматично регулює вихідний струм відповідно до вимог батареї та завершує процес зарядки постійної напруги та постійного струму.

3. Регулярно перевіряйте з’єднання вхідних і вихідних ліній OBC і герметичність трубопроводу рідинного охолодження, щоб запобігти ослабленим з’єднанням або витоку рідини. Перевірте робочий стан OBC через приладову панель автомобіля. Якщо виникає ненормальний сигнал тривоги, негайно припиніть використовувати його та виконайте професійне обслуговування.

4. Для індивідуальних продуктів технічний персонал нашої фабрики виконає налагодження параметрів відповідно до моделі транспортного засобу та потреб клієнта, а також надасть відповідні вказівки з налагодження та керівництво з експлуатації, щоб забезпечити нормальне використання продукту».

Упаковка та доставка
